【维修案例】宝马X5降档冲击故障排除:小小胶塞


车况:一辆行驶里程超27万km的2001年宝马X5,该车仪表板上的变速器故障灯偶尔点亮,降挡时车辆伴有冲击感。

检查分析:维修人员检测变速器控制单元,发现有油温传感器的故障提示。检查变速器的油质和油位,均为正常。清除故障码后路试,发现车辆在升挡过程中表现基本正常,但是在强制降挡时有明显的冲击现象。如果是正常降挡,冲击现象只是偶尔出现,但10次试车总会出现1-2次。采用手动换挡模式,每次降挡者险有冲击。且从仪表板上观察,当进行1次降挡操作时,变速器实际上是连续降了2个挡。
根据故障码的提示,初步推测变速器阀体线束上的油温传感器线路可能已经损坏。但它的损坏应该不会造成降挡冲击,看来变速器内部还存在其他问题。于是征得用户的同意,按照大修标准对变速器进行了彻底的维修。
变速器大修中更换了所有的密封件及关键电磁阀。对阀体进行了彻底的清洗,且未发现任何柱塞卡滞或磨损现象。由于油温传感器是在阀体线束上,所以只能连同阀体线束一起更换。但令人不解的是,在整个维修过程中没能发现明显的故障点。
变速器装复后路试,油温传感器故障消失了,但降挡冲击现象却毫无改变。由于变速器大修过程中没能发现实质性的问题,所以决定先更换一块拆车阀体试一试,没想到更换阀体后,车辆出现了新的故障—无法起动。检查发现仪表板上没有挡位显示,且换挡杆不用踩下制动踏板便能来回移动。

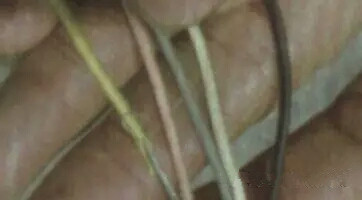

检查线路发现新故障是由于维修人员操作失误造成的,原因是变速器挡位开关线束被压在油底壳下面了。经查发现挡位开关线束的5根导线中有2根被挤破了(下图)。但修复线束后,发动机仍然无法起动。


根据故障现象判断,发动机无法起动的原因应是变速器控制单元没能收到P挡信号,而且换挡杆锁止电磁阀N110不能正常工作也证明了这一点。
查阅电路图得知,被挤破的线束中黑色导线是挡位开关的电源线,黄色导线是信号线。测量变速器控制单元相应插针的电压,发现没有电压信号输出,这表明故障在控制单元内部。

将变速器控制单元拆开,未见到明显的烧蚀痕迹,于是将其送到专业维修汽车控制单元的企业进行维修。变速器控制单元修复后试车,发现所有的故障现象都消失了。而这实际上是更换阀体的结果,由此可见故障根源是变速器阀体。

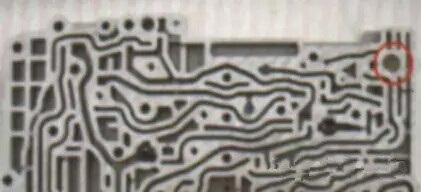

将原车阀体再次拆解,一一对照阀体资料图检查,未发现任何安装错误。但发现阀体大板上唯一的一个蓄压器胶塞已有裂口(下图)。更换胶塞后,重新装复原车阀体进行路试,发现原来的故障没有了,说明故障正是由这个胶塞引起的。

故障排除:将车辆复原后,反复试车确认故障彻底排除。
